O método Ground Penetrating Radar (GPR) ou radar de penetração no solo é um método de investigação geofísica não destrutivo que utiliza ondas eletromagnéticas de alta frequência para mapear diferenças de litologia subsuperficiais, cavidades, objetos, estruturas enterradas e outros materiais que estão em subsuperfície.

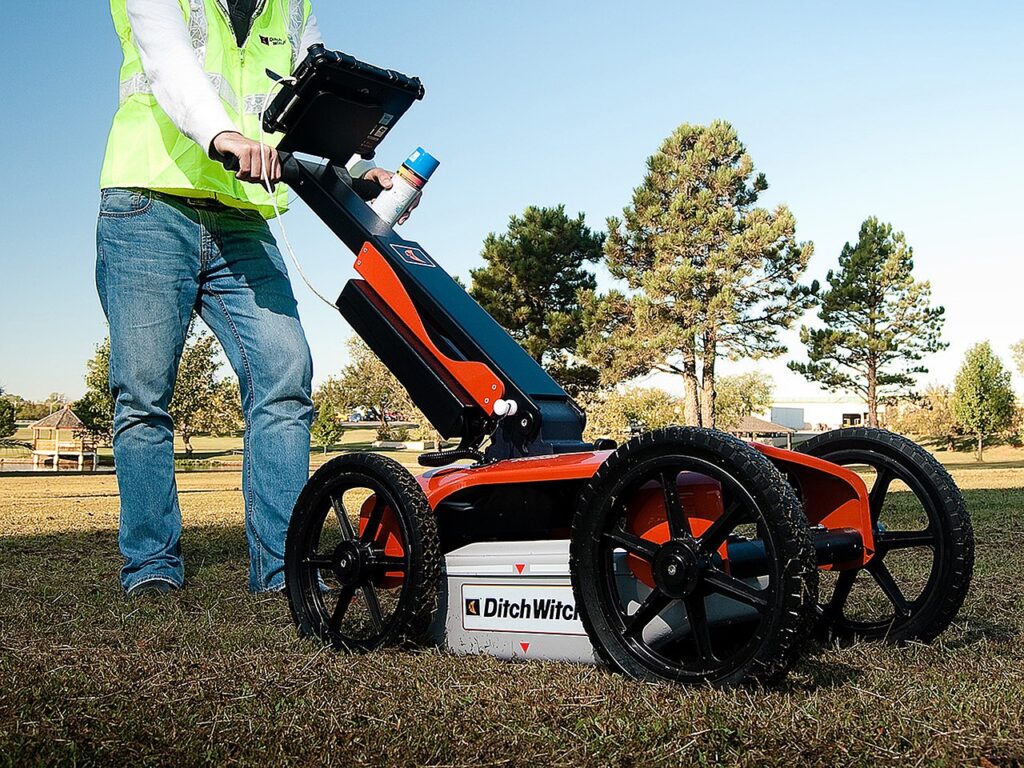

Este método não destrutivo funciona a partir de um equipamento que possui uma antena dipolar e de uma unidade de processamento e acompanhamento dos dados em tempo real. Para realizar o mapeamento com o georadar são emitidos pequenos pulsos elétricos de alta frequência (entre 10 e 2500Mhz) que garantem grande resolução através da antena transmissora.
Esse sinal, é transmitido para o solo, que de acordo com as diferentes estruturas vai refletir parte da onda eletromagnética. O sinal refletido é captado por uma antena receptora e as informações são transmitidas para a unidade de armazenamento, e de lá serão interpretadas.
Se você quiser saber mais sobre ele, leia o conteúdo até o final!
Teoria do GPR
A teoria do Ground Penetration Radar (GPR) está fundamentada no fenômeno de propagação de ondas eletromagnéticas, regidas segundo as equações de Maxwell aplicadas a meios eletromagnéticos que descrevem os métodos eletromagnéticos indutivos, ocasionados por um campo elétrico no vácuo.
Ela se baseia uma série de parâmetros inerentes aos meios nos quais se dá a propagação das ondas: as propriedades magnéticas (permeabilidade magnética) e as propriedades elétricas do meio estudado (condutividade ou resistividade e constante dielétrica ou permissividade dielétrica).
Por fim, a determinação da velocidade de propagação do pulso de gpr pelo método sísmico baseia-se nos conceitos de velocidade RMS (Root Minimum Square) ou método T2-X2 e na velocidade intervalar, sendo essa última utilizada para calcular as velocidades de camadas intercaladas por hipérboles geradas a partir da obtenção da velocidade RMS.
Características do Ground Penetration Radar
Existem diferentes tipos de antenas transmissoras que vão impactar nas propriedades elétricas de penetração e resolução e no sinal de radar que o Ground Penetration Radar vai transmitir. Algumas das frequências mais comuns são as de 50mhz, 100mhz e 200mhz. Essas frequências variam principalmente de acordo com o objetivo do estudo e a localização da área (geologia) que pretende ser investigada.
A qualidade da imagem gerada pode variar em virtude dos pulsos refletidos, refratados e difratados, que são dependentes das propriedades elétricas do material investigado e da interação deste com o meio onde está sendo aplicado.
Vantagens e desvantagens do Ground Penetration Radar
Conheça abaixo as vantagens e desvantagens da utilização do GPR
Vantagens do gpr:
- Rapidez e baixo custo nos levantamentos, se comparado a sondagens e/ou escavações, que geralmente são estudos pontuais;
- Possui resultados rápidos e de alta resolução.
Desvantagens do Ground Penetration Radar:
- É necessário o conhecimento das condições geológica;
- Em algumas situações exige o conhecimento da profundidade do objeto a detetar para calibração prévia do equipamento.
Principais utilizações do GPR
As principais utilizações do GPR (Ground Penatrating Radar) são:
- Na engenharia para localizar e verificar as tubulações enterradas, o que é importante tanto para a indústria do petróleo e gás quanto para as concessionárias que administram sistemas de distribuição de água potável. Pois, identificar essas tubulações é extramemente relevante para o sistema de esgotamento sanitário e de drenagem, principalmente em áreas urbanas, com limitações para intervenções em vias de tráfego intenso;
- Na Geotecnia, como parâmetro comparativo de técnicas já consolidadas com o SPT (Standard Penetration Test), no estudo de cavidades e no estudo de escorregamento de taludes;
- Na Geologia e na Arqueologia a técnica do GPR já está estabelecida no processo investigativo de prospecção mineral e de água subterrânea, determinação da estrutura de solo sobre embasamento rochoso e identificação de estruturas arqueológicas. (Da Silva Cesar, 2001).
Abaixo você pode conferir alguns produtos e resultados de serviços de GPR que a Geoscan já realizou
Para que ele seja executado da melhor maneira possível, é necessário contar com um ou mais de um profissional qualificado para realizar o trabalho com o equipamento e a antena adequada e também executar o processamento de dados.
Se você está precisando de alguma empresa que execute esse método geofísico, entre em contato conosco e conte com especialistas para te ajudar!
